Ovaj štit omogućava da se na Arduino Uno (ili Arduino Mega) lako povežu Bluetooth modul za serijsku komunikaciju i OLED displej.
Na sam štit mogu se direktno umetnuti displeji širine do 27,4 mm (1,08 inča). Bluetooth modul može biti klasični HC-05, HC-06, ili noviji JDY-31, JDY-33, DX-BT04-E itd, već u skladu s potrebama projekta. Sami BT moduli u užem smislu po pravilu se napajaju sa 3,3 V, ali podrazumevamo da se u svetu Arduina koriste pločice s BT modulima (s četiri ili šest pinova) koje sadrže i naponski regulator, tako da se napajaju sa 3,6 do 6 V (ovde je 5 V).

U vezi s pinom STATE na BT modulu, vidi poslednju sliku i potpis ispod nje.
Načelno, džamperi JP1 i JP2 treba da budu uklonjeni dok se se preko USB-a upisuje program u Arduino.
Radi podešavanja BT modula (ako je potrebno), prvo u Arduino treba upisati ‘prazan’ program – prazni setup() i loop(). Kada se potom džamperi JP1 i JP2 stave u položaj SET, RX pin BT modula biće povezan na RX pin Arduina, a TX pin BT modula – na TX pin Arduina. S BT modulom tada se može komunicirati kroz Serial Monitor u Arduino IDE. Ako su parametri komunikacije usklađeni, BT modul može se tako podesiti AT-naredbama. O upotrebi AT-naredbi ima mnogo uputstava na Internetu. Na primer, vidi ovo. Posle podešavanja BT modula, džampere JP1 i JP2 treba odmah vratiti u položaj COMM.
Ako su džamperi JP1 i JP2 u položaju COMM., RX pin BT modula povezan je na TX pin Arduina, a TX pin BT modula povezan je na RX pin Arduina. Tada je BT modul u normalnoj funkciji, tj. može komunicirati s programom u Arduinu.
BT modul može se podešavati i na drugi način, nezavisno od Arduina – upotrebom USB-TTL konvertora i kroz bilo koji program-terminal. Inače, bez ikakvog podešavanja, fabrička lozinka obično je “1234”, ređe “0000”. Kod HC-05 podrazumevana brzina je 9600 bps za prenos podataka (vezu s Arduinom), a 38400 kada se unose AT-naredbe u modu za podešavanje.
Preko SMD džampera SJ1 i SJ2 moguće je BT modul povezati na Arduino pinove D5 i D6, ako se želi koristiti softverski UART, tj. ako su Arduino pinovi RX i TX zauzeti drugom namenom. U tom slučaju džampere JP1 i JP2 treba trajno ukloniti.

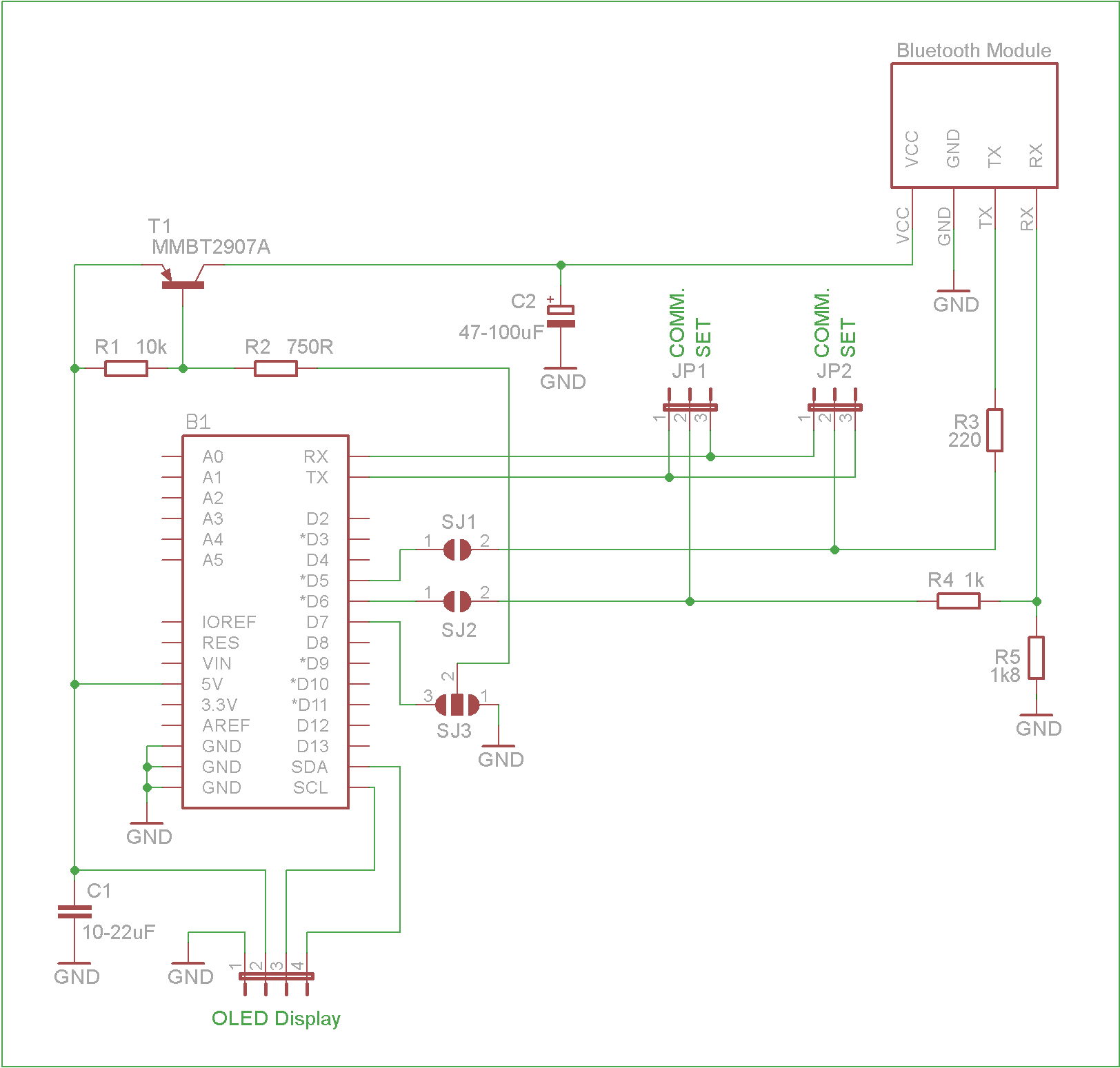

SMD džamper SJ3: ako se na njemu prespoji samo desni prekid, BT modul imaće stalno napajanje preko tranzistora T1. A ako se na SMD džamperu SJ3 prespoji samo levi prekid, BT modul imaće napajanje (preko tranzistora T1) samo dok je Arduino pin D7 na logičkoj “nuli”, tj. na 0 V. Tako se BT modul može uključivati i isključivati iz programa u Arduinu.
Prekide na SMD džamperima najlakše je prespajati kapljicom kalaja (legure za lemljenje).
Na SMD džamperu SJ3 samo jedan od dva prekida sme biti prespojen, nikako oba u isto vreme.



Inače, nemaju svi BT moduli izveden pin STATE. U svakom slučaju, ovo treba spajati i programirati oprezno; digitalni pinovi BT modula po pravilu ne podnose 5 V.

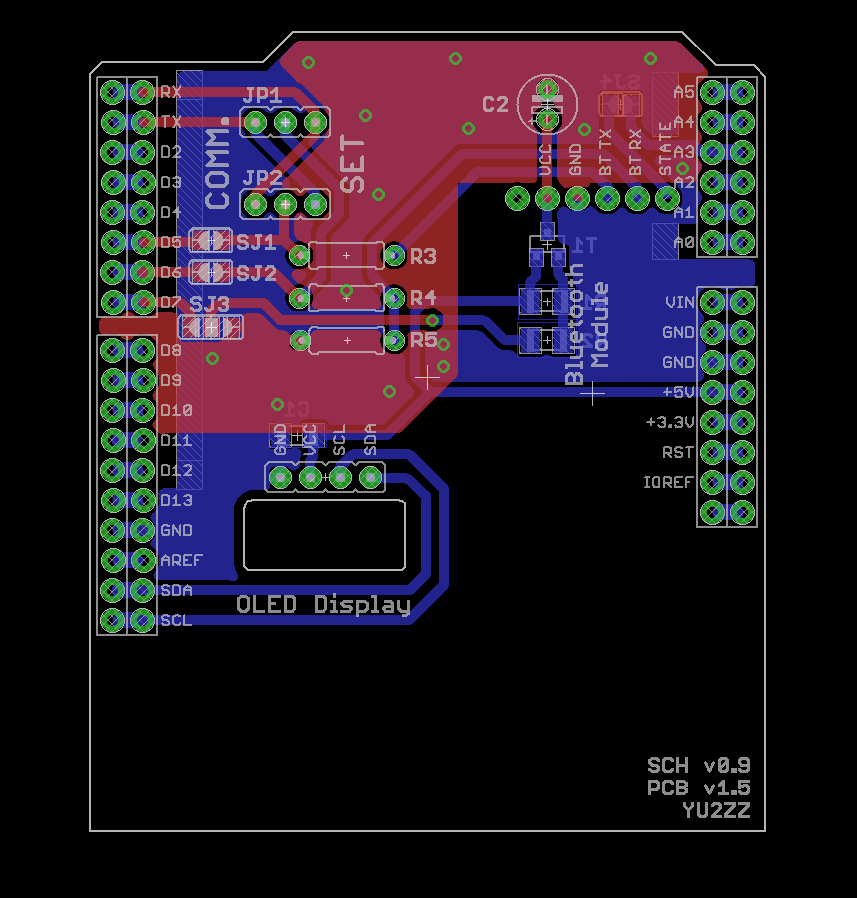

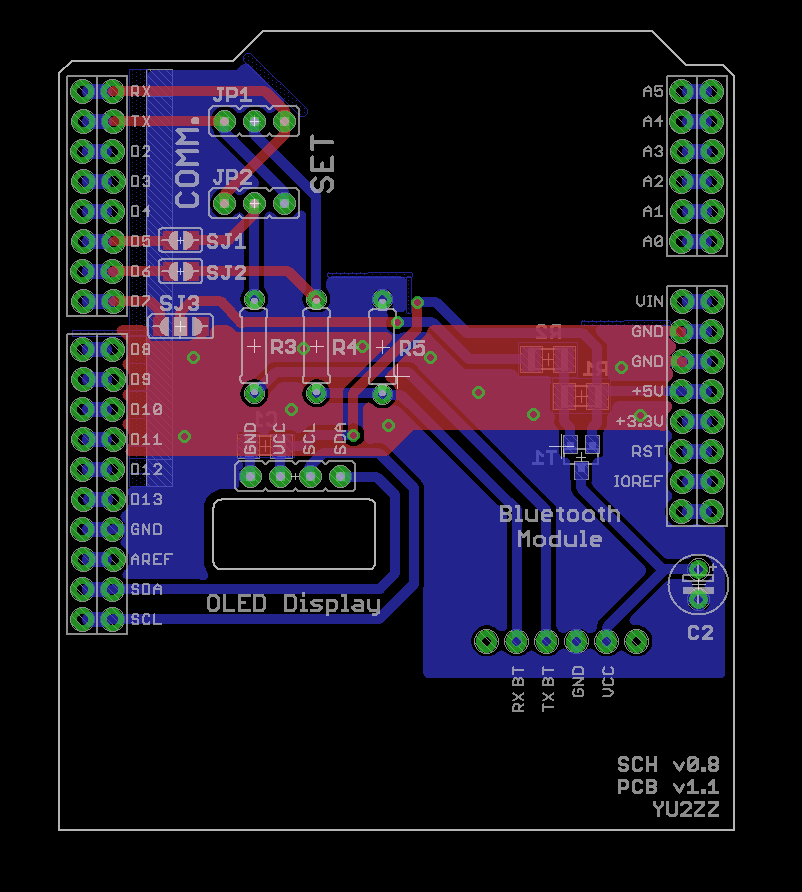

Nacrt v1.5. Skini GERBER datoteke.
