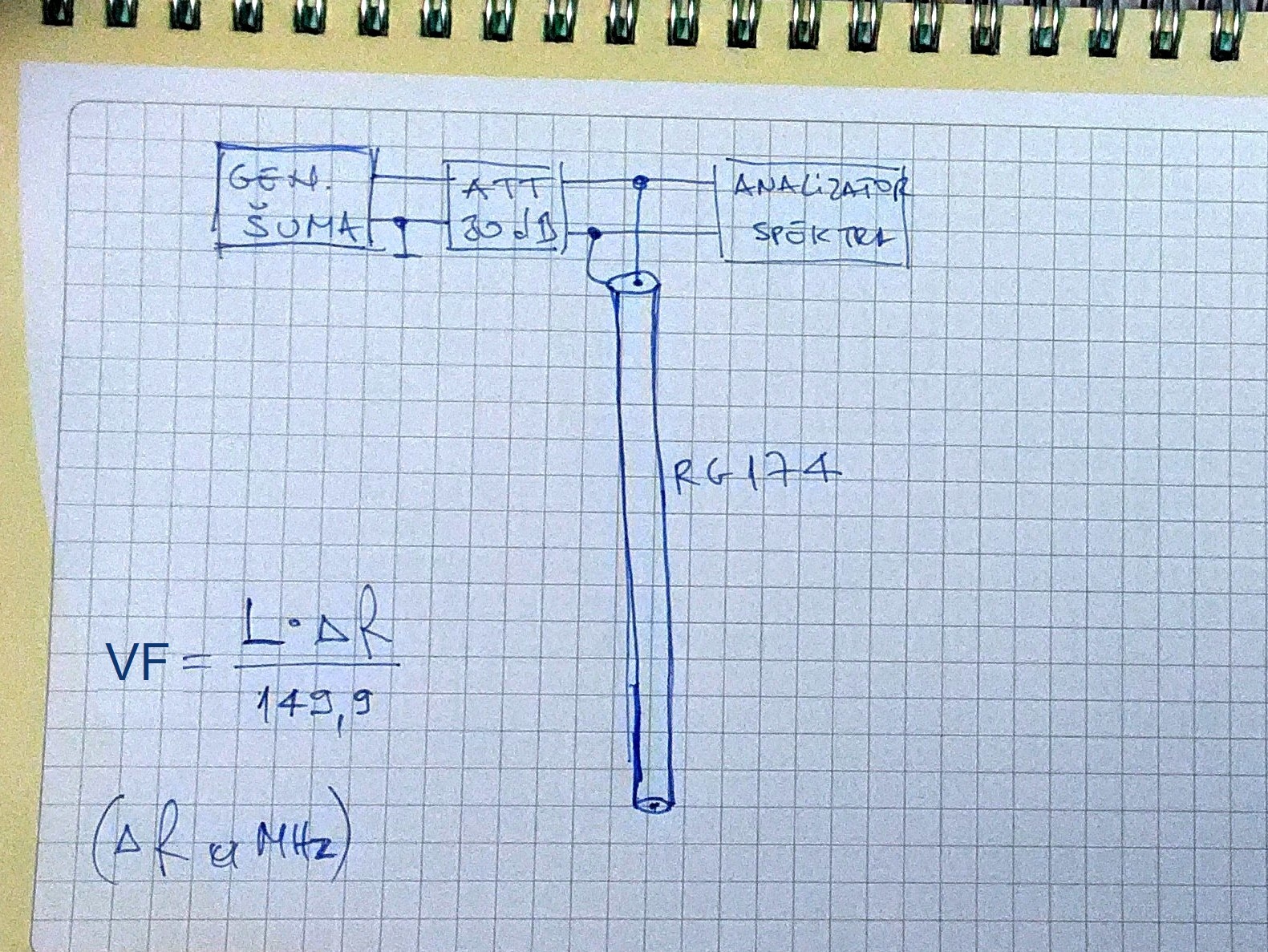

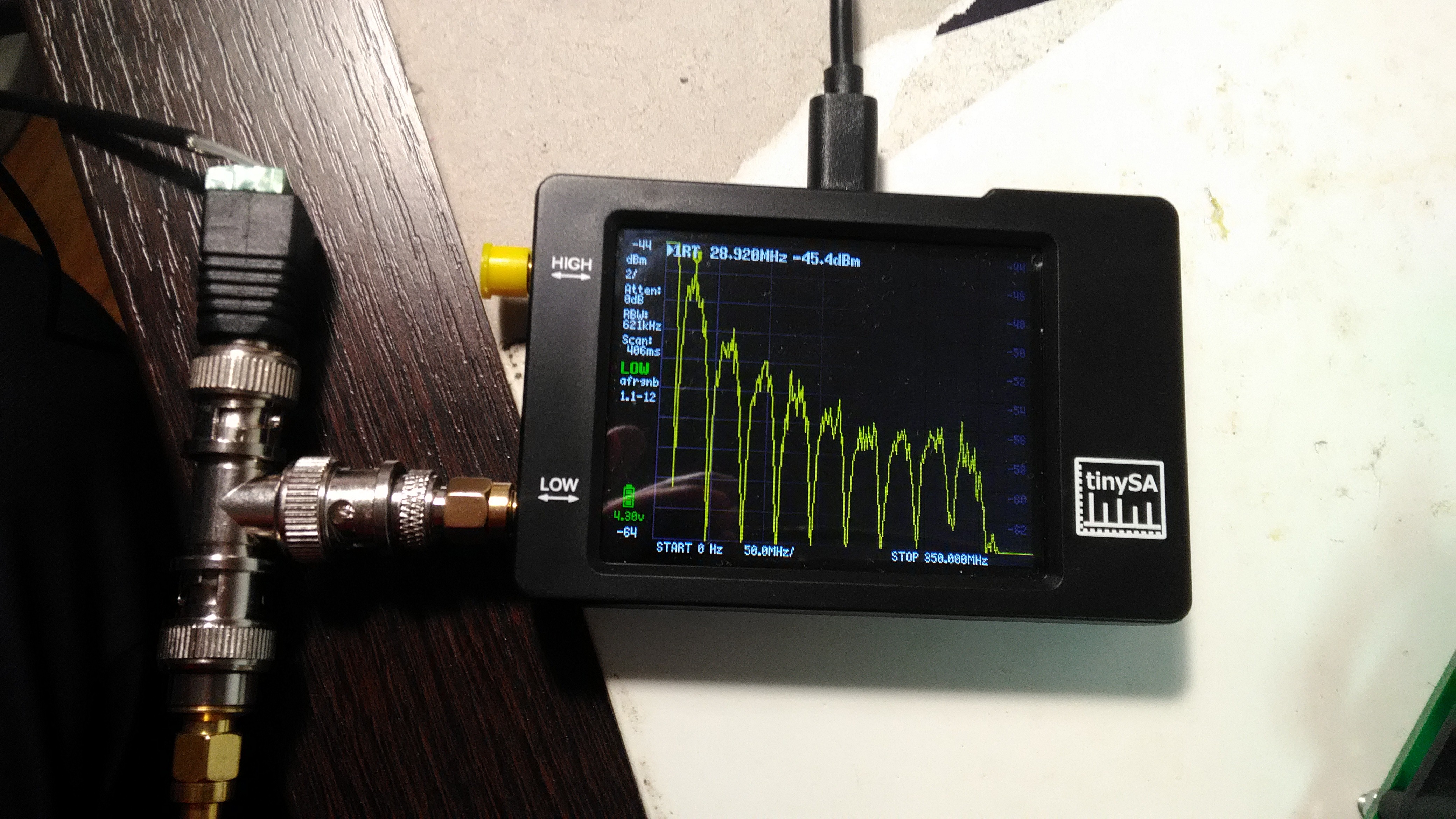

Utvrđivanje dužine ili faktora skraćenja koaksijalnog kabla, dva načina / Measuring coax velocity factor and coax length, two methods

Samo mereći SWR, jednostavno

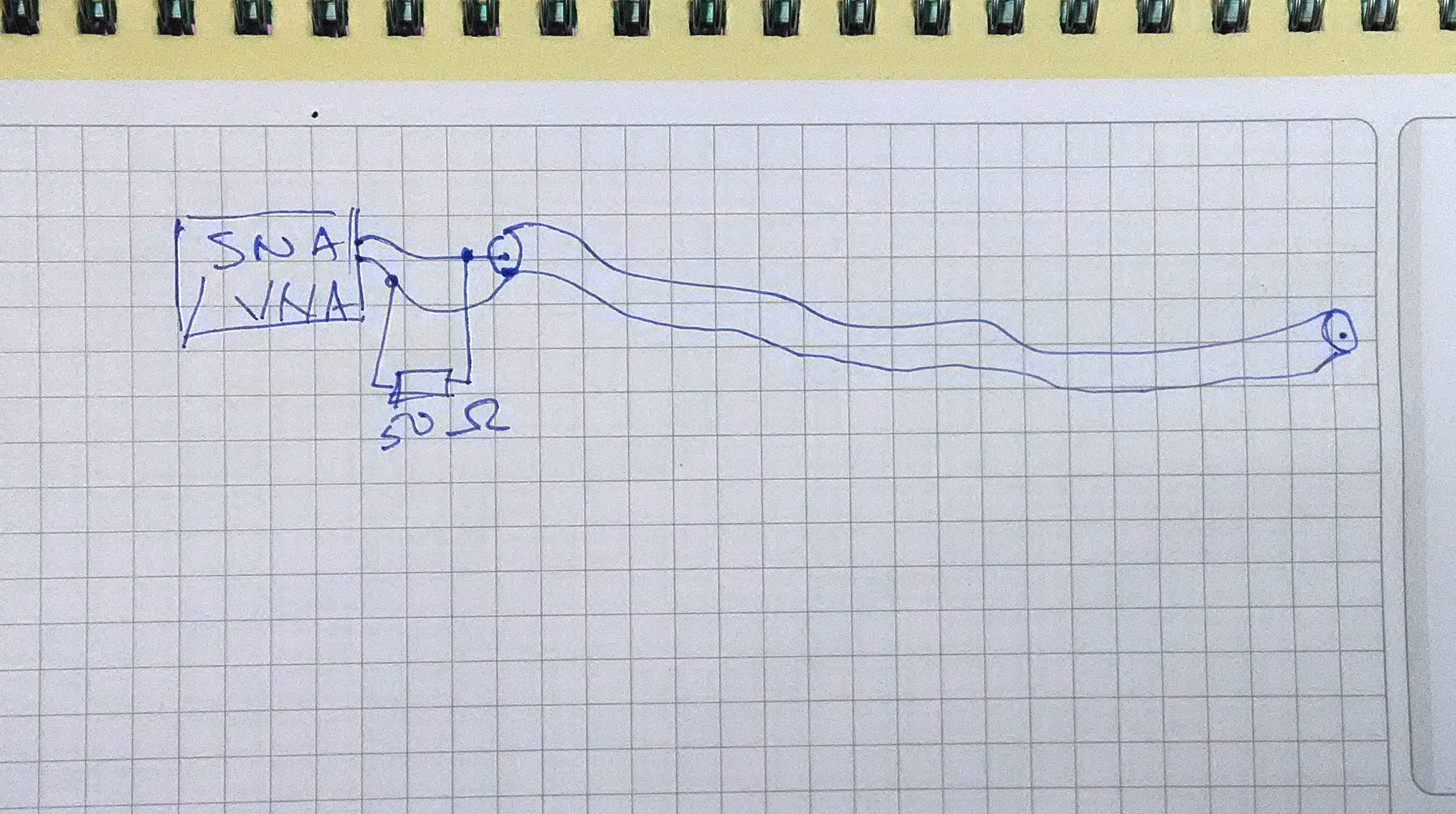

Koaks je povezan na antenski analizator, a paralelno ulazu analizatora (i koaksu) povezan je otpornik od približno 50 Ω. Drugi kraj koaksa je otvoren.

(U principu su moguće i druge kombinacije: otpornik na red, drugi kraj kabla kratkospojen… ali ova na crtežu biće verovatno najlakša i najpogodnija za izvođenje.)

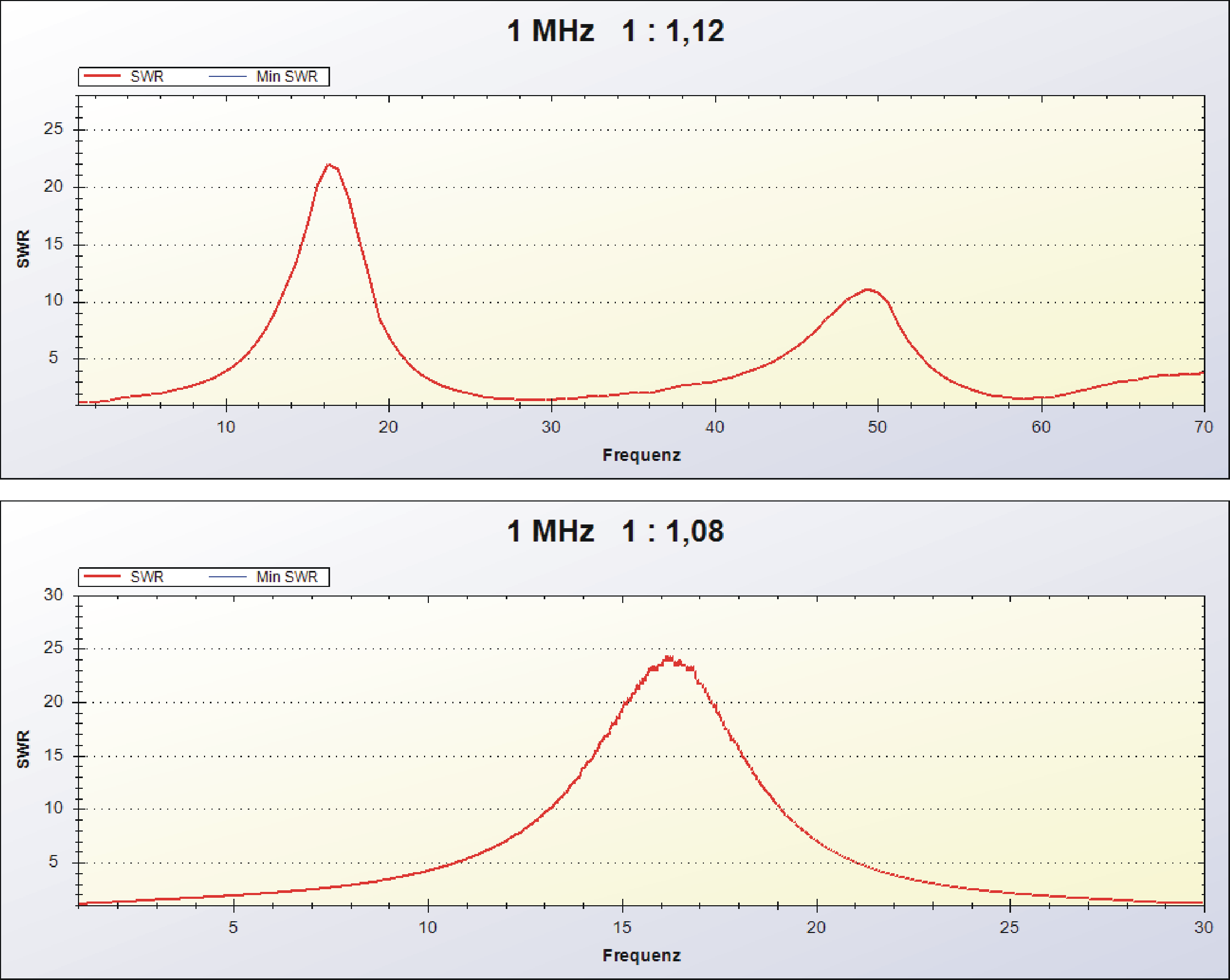

Ovde gledamo samo MAKSIMUME grafika, a oni su na oko 16,2 MHz i na trostrukoj vrednosti, oko 48,6 MHz. To su frekvencije na kojima je dužina kabla (od otpornika pa do drugog kraja) jednaka neparnom umnošku λ/4, pomnoženom faktorom skraćenja kabla (velocity factor, VF). Na tim frekvencijama merni uređaj paralelno otporniku vidi vrlo nisku impedansu, tj. praktično kratak spoj.

Dakle, prva tačka maksimuma SWR-a, za koju je dužina kabla L jednaka 1 * λ/4 * VF, nalazi se oko 16,2 MHz.

λ/4 = (300 / 16,2) / 4 = 4,63 m

Faktor skraćenja VF znamo, on iznosi 0,66.

L = 4,63 * 0,66 = 3,06 m (Komad kabla dug je taman toliko.)

A obrnuto, da nam je bila poznata dužina, a ne faktor skraćenja kabla:
VF = 3,06 / 4,63 = 0,66
